エナミック(励磁突入電流抑制機能付きLBS)

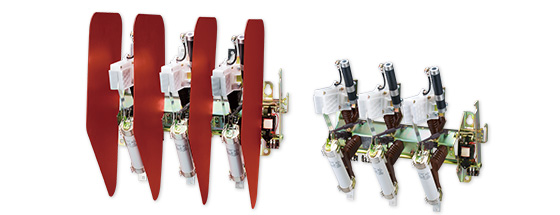

手動投入タイプ励磁突入電流抑制機能付LBS ENERMIC(エナミック) 201TM-R-A

LBS(限流ヒューズ付高圧負荷開閉器) 手動投入タイプ励磁突入電流抑制機能付LBS ENERMIC(エナミック) 201TM-R-A

  • カタログダウンロード
  • 図面PDFダウンロード

特 長

励磁突入電流抑制機能付LBSで最小サイズを実現。従来品と取付ピッチが同等で取替えも簡単。軽量でヒューズがワンタッチ取付可能なので作業性がアップ。

励磁突入電流とは…

変圧器の運転を開始する場合に電圧を印加した直後著しく大きな電流が流れることがあります。これを励磁突入電流といいます。
励磁突入電流は、定格電流の数倍から数十倍にも達することがあり、変圧器保護リレーやヒューズの誤動作及び瞬時電圧低下の発生などの原因になります。

外形図

外形図

定格および仕様

限流ヒューズ付高圧気中負荷開閉器

形 式       PFS-201TM-R-A
操作方式 三極連動フック棒操作、電圧引外し操作
引外し装置の有無
接点の種類 溶断表示接点及び補助接点
定格電圧 [kV] 7.2
定格電流 開閉部 [A] 200
ヒューズ部 [A] 60
定格周波数 [Hz] 50 / 60
定格投入遮断電流 [kA] A級12.5(実効値)
定格過負荷遮断電流 [A] C級800
定格地絡遮断電流 [A] 30
定格開閉容量 負荷電流 [A] 200
励磁電流 [A] 20
充電電流 [A] 30
コンデンサ電流 [A] 30(リアクトル付)
定格制御電圧 [V] AC100(連続定格)
DC100(短時間定格)
開極時間 ヒューズ引外し [s] 0.15以下
電圧引外し [s] 0.15以下
連続開閉性能 電気的 [回] 200
機械的 [回] 1,000
定格耐電圧 [kV] 60
使用場所 屋内
総質量 [kg] 13
適用ヒューズリンク PFG-1S-A 10~60A

励磁突入電流抑制機能

無負荷変圧器励磁突入倍率 3 以下(75kVA 以上)
無負荷変圧器開閉回数 フック棒操作、 電圧引外し 200 回

接点仕様

補助接点 入切表示用:1C接点
溶断接点 1C接点

同梱品

絶縁バリヤ 相間、側面:4枚

※必ず同梱のバリヤ(4枚)を本開閉器に取付けてください。
