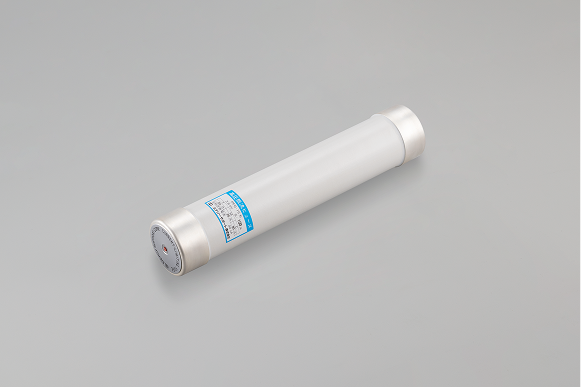

高圧ヒューズ
PFG-1C
製品の主な特徴
- 3.6kV回路用広域形限流ヒューズ。LBS・ヒューズホルダ（V形・断路形）に取付可能。

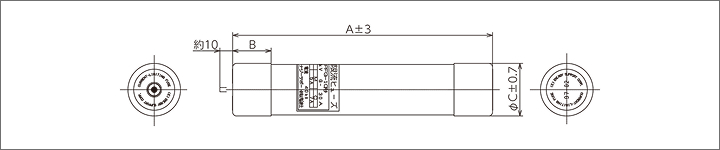

外形図
定格および仕様
| 形式 | PFG-1C | ||||
|---|---|---|---|---|---|
| 定格電圧［kV］ | 3.6 | ||||
| 定格遮断電流［kA］ | 40 | ||||
| 定格最小遮断電流 | 定格電流（G）の約2倍遮断可能※1 | ||||
| 定格電流［A］ | G | 30 | 50 | 100 | 200 |
| T | 10 | 20 | 50 | 150 | |
| M | 5 | 10 | 25 | 60 | |
| C | 7 | 15 | 30 | 80 | |
| 寸法［mm］ | A | 203 | 260 | 310 | |
| B | 30 | 30 | 30 | ||
| C | 41 | 50 | 60 | ||
| 総質量［kg］ | 0.5 | 0.9 | 1.6 | ||
- （注）※1 最小遮断電流に対する動作時間は約100秒以上です。
