高圧ヒューズ

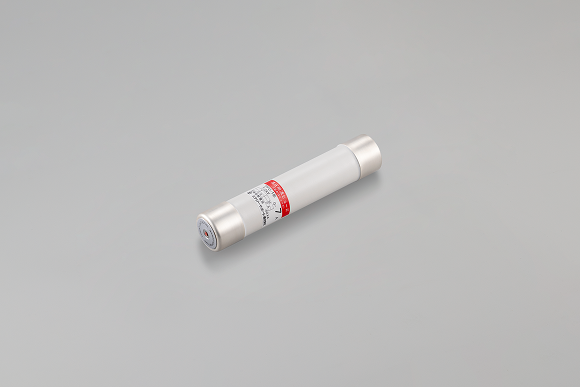

PFU-1
製品の主な特徴
- 最小遮断電流から定格遮断電流まで遮断可能。全領域形ヒューズ。

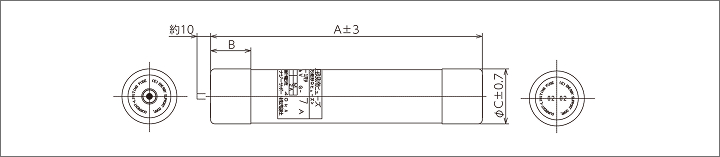

外形図
定格および仕様
| 形式 | PFU-1 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 定格電圧［kV］ | 7.2 | |||||||||||
| 定格遮断電流［kA］ | 40 | |||||||||||
| 定格最小遮断電流 | 全領域遮断可能※1 | |||||||||||
| 定格電流［A］ | G | 7 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | 75 | 100 |
| T | 3 | 7 | 10 | 15 | 20 | 25 | 35 | 45 | 60 | 75 | 100 | |
| M | 2 | 3 | 5 | 7 | 8 | 10 | 15 | 20 | 23 | 30 | 45 | |
| C | － | 5 | 7 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| 寸法［mm］ | A | 203 | 260 | 310 | 310 | |||||||
| B | 30 | 30 | 30 | 40 | ||||||||
| C | 41 | 50 | 60 | 77 | ||||||||
| 総質量［kg］ | 0.5 | 0.9 | 1.6 | 2.8 | ||||||||
- （注）※1 最小遮断電流に対する動作時間は約7200秒（2時間）以上です。
