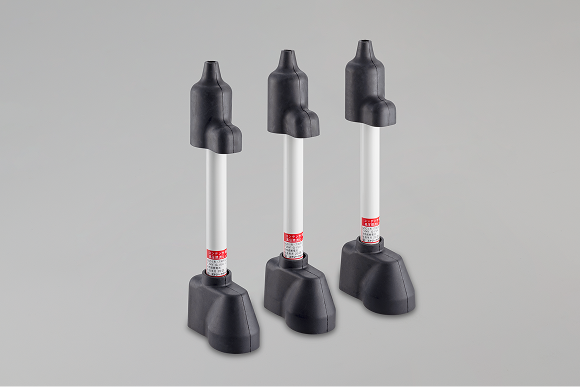

高圧ヒューズ
QCC-1
製品の主な特徴
- 省スペース・簡単取付。コンデンサ保護用限流ヒューズ。

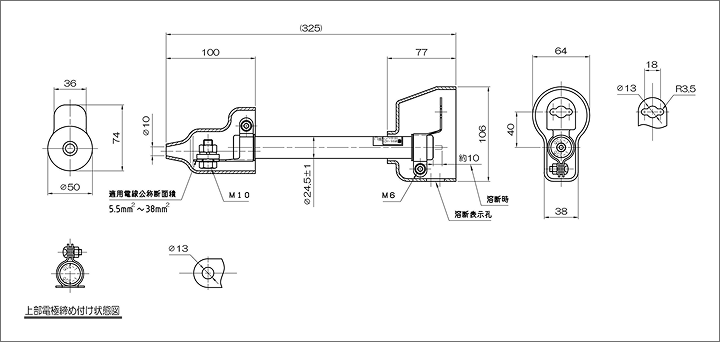

外形図
定格および仕様
| 形式 | QCC-1 | |||
|---|---|---|---|---|
| 定格電圧［kV］ | 7.2 | |||
| 定格遮断電流［kA］ | 40 | |||
| 定格最小遮断電流 | 全領域遮断可能 ※1 | |||
| 定格電流［A］ | G | 15 | 25 | 40 |
| T | ― | ― | ― | |
| M | ― | ― | ― | |
| C | 7 | 10 | 20 | |
| 寸法［mm］ | L | 224 | 260 | |
| φD | 24 | 50 | ||
| 総質量［kg］ | 0.3 | 0.9 | ||
- （注）※1 最小遮断電流に対する動作時間は約7200秒（2時間）以上です。
