架空線用高圧開閉器

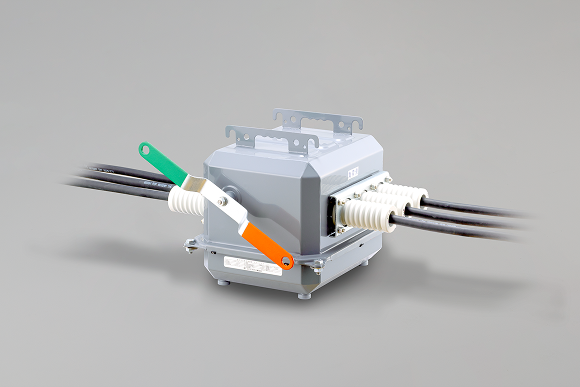

CSS形
製品の主な特徴
- 開閉器本体ステンレス標準仕様。区分開閉器に最適。

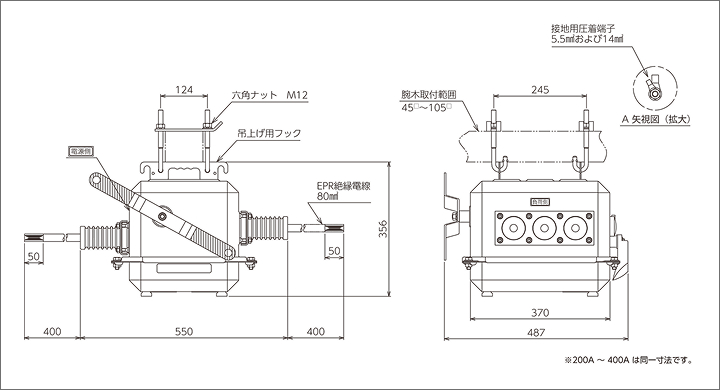

外形図
定格および仕様
| 名称 | 高圧気中負荷開閉器 | |||
|---|---|---|---|---|
| 形式 | CSS形 | |||
| CSS-216 | CSS-316 | CSS-416 | ||
| 操作方法 | 手動操作 | |||
| 定格電圧［kV］ | 7.2 | |||
| 定格電流［A］ | 200 | 300 | 400 | |
| 定格周波数［Hz］ | 50 ／ 60 | |||
| 定格短時間電流（実効値）［kA］ | 8 | 12.5 | ||
| 定格短絡投入電流（波高値）［kA］ | C級 20 | C級 31.5 | ||
| 適用系統短絡容量［MVA］ | 100 | 160 | ||
| 定格開閉容量 | 負荷電流［A］ | 200 | 300 | 400 |
| 励磁電流［A］ | 10 | 15 | 20 | |
| 充電電流［A］ | 10 | |||
| コンデンサ電流［A］ | 30 | |||
| 連続開閉性能 | 電気的［回］ | 200 | ||
| 機械的［回］ | 1000 | |||
| 定格耐電圧［kV］ | 60 | |||
| 汚損特性 | 耐重塩じん用［0.35mg/cm2］ | |||
| 主回路口出線［mm2］ | EPR 絶縁電線 0.4m 付 | |||
| 80 | 100 | 125 | ||
| 総質量［kg］ | 28 | 29 | 30 | |
- （注）操作用にぎり小判形（赤・白セット）および操作用ロープ（赤・緑）各8mは、付属します。
ダウンロード
製品カタログ
取扱説明書
図面PDF
