PC（高圧カットアウト）

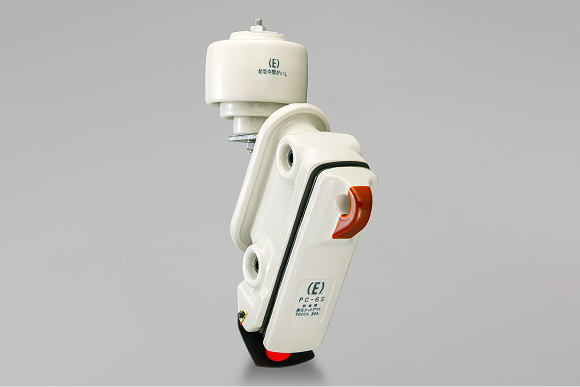

耐塩用箱型高圧カットアウト

製品の主な特徴

箱形の操作性をそのままにして、汚損特性0.35mg/cm²を有しており、塩害地区にも利用可能。またカットアウトの本体は絶縁耐力・耐候性ともに優れた高圧磁器で形成されています。このため長期の使用にも信頼度が高く絶縁劣化の恐れがありません。また、充電部防護形であり安全にも配慮した構造になっています。また、フック棒操作により簡単に開閉が可能です。

PC-6Sタイプには、テンションヒューズから限流ヒューズまで幅広くのヒューズが可能でありトランス、コンデンサ保護が可能となります。
PC-7Sは、ヒューズ100Aまで装着可能で、大容量のトランス保護に適してます。

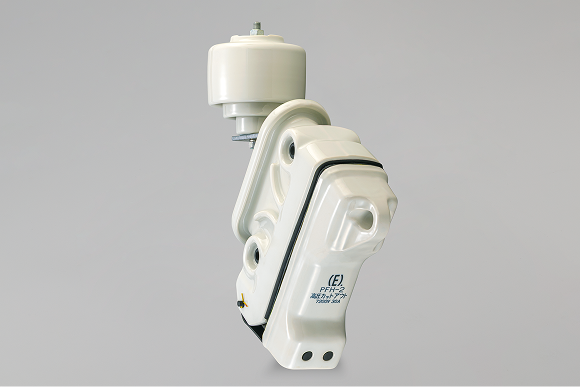

PFHは、小電流から大電流まで全領域遮断可能とする限流ヒューズPFU-1（25Aまで）が装着できる唯一のプライマリーカットアウトです。

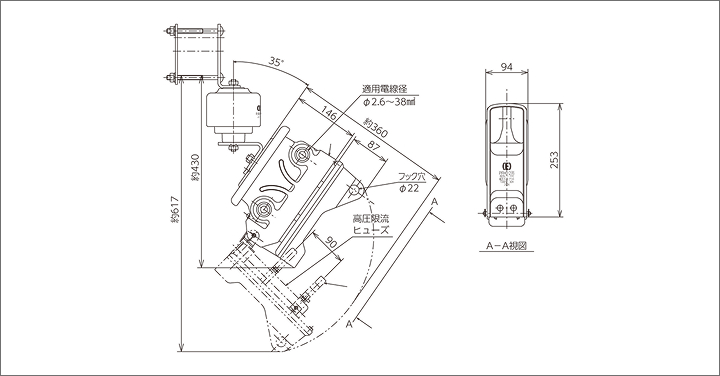

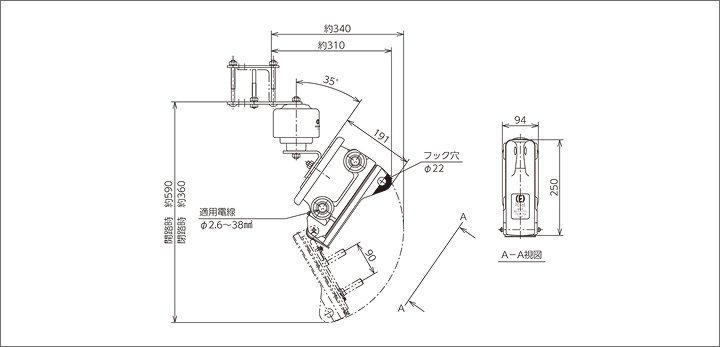

外形図

定格および仕様

名称			耐塩用高圧カットアウト			耐塩用限流ヒューズ付高圧カットアウト
形式			PC-6S-30	PC-6S-50	PC-7S	PFH-2S
定格電圧［kV］			7.2
定格周波数［Hz］			50 ／ 60
定格電流［A］			30	50	100	30
定格開閉容量	負荷電流［A］		30	50	100	30
定格開閉容量	コンデンサ電流［A］		―
連続開閉性能	電気的［回］		50
連続開閉性能	機械的［回］		300
定格短時間電流（実効値）［kA］			2	3	5	―
定格遮断電流［kA］			1.5		3	40（対称値）
定格耐電圧［kV］			60
汚損特性			耐重塩じん用［0.35mg/cm²］
使用場所			屋外用
総質量［kg］			8.3		9.7	10
リンク適用ヒューズ	速動形ヒューズ（テンションヒューズ）		1A ～ 30A	1A ～ 50A	5A ～ 100A	―
	遅動形ヒューズ（タイムラグヒューズ）		1A ～ 30A	1A ～ 30A	―	―
	ダブルヒューズ		―	―	―	―
	限流ヒューズ	PFU-1	―	―	―	7A ～ 25A
	限流ヒューズ	QC-1	7A ～ 15A	7A ～ 15A	―	―
素通し線			30A用	30A、50A用	100A用	―
取付金具			腕金・アングル用			腕金用
耐塩中間碍子			GXS-S 1600
