ヒューズ選定システムご利用時の確認事項

特に注意すべき事項

ヒューズの選定結果について

変圧器は形式により特性が異なるため、形式毎に適切なヒューズの定格電流を選定する必要があります。
ヒューズ選定結果は選定条件を仮定した参考情報となります。
必ず、お客様で使用される変圧器の特性を確認のうえ、適切なヒューズの定格電流を選定するとともに、必要な二次側短絡保護装置を設けてください。
単相、三相一括保護方式における変圧器の二次側短絡保護（変圧器の定格電流×25倍、2秒遮断）については総合カタログのヒューズ選定表を確認ください。

ヒューズ選定について

• 変圧器保護における高圧気中しゃ断器用ヒューズについて

  ヒューズ選定の条件

  変圧器の励磁突入電流は、
  単相の場合：定格電流×12倍（但し、単相100kVA以下は15倍）、0.1秒通電
  三相の場合：定格電流×10倍、0.1秒通電
  を基準として選定しています。

• 変圧器保護における高圧カットアウト用ヒューズについて

  ヒューズ選定の条件

  変圧器の励磁突入電流は、
  単相の場合：定格電流×12倍（但し、単相100kVA以下は15倍）、0.1秒通電
  三相の場合：定格電流×10倍、0.1秒通電
  を基準として選定しています。

• 変圧器保護用の高圧限流ヒューズについて

  ヒューズ選定の条件

  1. 変圧器の励磁突入電流は、変圧器の定格電流×10倍、0.1秒通電を基準として選定しています。
  2. 力率改善用のコンデンサの容量は、三相変圧器の容量の1/3以下と仮定し、コンデンサの突入電流は無視しました。


     （注）

     1. 変圧器の定格電流×10倍の励磁突入電流が0.1秒間継続するものと想定し、この繰返しに100回耐えるヒューズとして定格電流の値を選定しています。
        励磁突入電流が変圧器の定格電流×10倍、0.1秒通電より大きい場合又は繰返し回数が100回より多い場合は、特性曲線の許容時間―電流特性によりヒューズを選定していただくか当社にお問い合わせください。
     2. 6.6／3.3kVタイトランスの一次側保護用に使用し、3kV側が電動機負荷の場合は、電動機保護用としてヒューズを選定してください。
     3. 電動機の始動電流は、10秒通電と仮定して選定しています。
        巻線形の場合は始動電流を確認のうえ選定してください。

• コンデンサ保護用の高圧限流ヒューズについて

  ヒューズ選定の条件

  1. コンデンサの突入電流は、定格電流×70倍、0.002通電と仮定して選定をしています。
  2. 並列コンデンサがある場合には、投入時に並列コンデンサからの流れ込みがあるために、次のことを考慮してください。
     1. 各コンデンサに直列リアクトル（6％）を設置します。
     2. 並列コンデンサからの流れ込みに耐える大きめのヒューズを選定します。
  3. 並列コンデンサがあり、各コンデンサに直列リアクトル（6％）設置の場合、並列コンデンサなしの選定をすることができます。

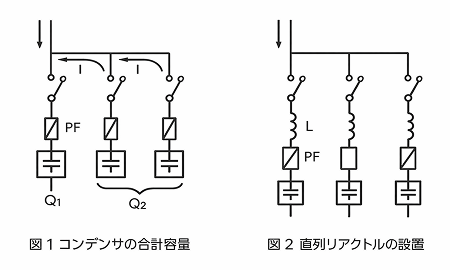

  4. 並列コンデンサが2台以上の場合、コンデンサの合計容量で選定します。（図1）
  5. 13％リアクトル対応コンデンサご使用時には、ヒューズをリアクトルとコンデンサの間に設置しないでください。（図2）
