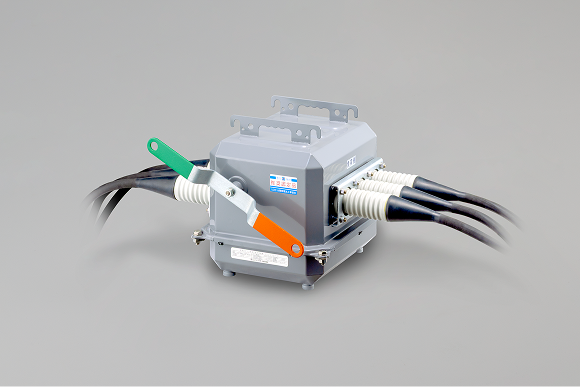

SOG（架空線用高圧気中開閉器）
避雷器(LA)内蔵形（全関認定品）
製品の主な特徴
- 開閉器本体はステンレス製（SUS304）を標準仕様。全機種耐重塩じん仕様。
- ZnO（酸化亜鉛）素子付き高圧避雷器内蔵。
- 外付け避雷器の工事不要。
- 開閉器本体のケースアース（A種）と避雷器のアース（A種）の共用接地が可能。
- 全関認定番号第69号取得品。

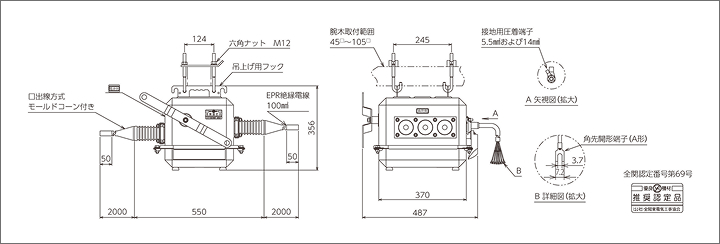

外形図
仕様
準拠規格 JIS C 4607『引外し形高圧交流負荷開閉器』
| 形式 | 無方向性 | CLS-A315Se-C | CLS-A415Se-C | |
|---|---|---|---|---|
| 方向性 | CLD-A317Se-C | CLD-A417Se-C | ||
| 定格電圧［kV］ | 7.2 | |||
| 定格周波数［Hz］ | 50 ／ 60 | |||
| 定格電流［A］ | 300 | 400 | ||
| 定格開閉容量 | 負荷電流［A］ | 300 | 400 | |
| 励磁電流［A］ | 15 | 20 | ||
| 充電電流［A］ | 10 | |||
| コンデンサ電流［A］ | 30 | |||
| 連続無電圧開閉性能［回］ | 1000 | |||
| 定格短時間耐電流（実効値）［kA］ | 12.5 | |||
| 適用系統短絡容量［MVA］ | 160以下 | |||
| 定格短絡投入電流（波高値）［kA］ | C級 31.5 | |||
| 定格過負荷遮断電流［A］ | C級 800 | |||
| ロック電流値［A］ | 600 ± 180 | |||
| 定格耐電圧［kV］ | 60 | |||
| 汚損特性 | 耐重塩じん用［0.35mg/cm2］ | |||
| 主回路口出線（EPR高圧絶縁電線） | 100mm2 × 2.0m | 125mm2 × 2.0m | ||
| 制御口出線（VCTケーブル） | 無方向性 |
外径φ 13.2mm 0.75mm2 7心 10m （内 Z1、Z2 2心シールド付） |
||
| 方向性 |
外径φ 16.1mm 0.75mm2 9心 10m （内 Z1、Z2、Y1 3心シールド付） |
|||
| 避雷器（LA） | 8.4kV 2500A | |||
| 総質量［kg］ | 無方向性 | 55 | 58 | |
| 方向性 | 57 | 60 | ||
- （注）1．定格電流200Aについては別途お問い合わせください。
- 2．操作用にぎり小判形（赤・白セット）および操作用ロープ（赤・緑）各8mは、付属します。
ダウンロード
製品カタログ
取扱説明書
図面PDF
-
オプション・関連製品
LA内蔵用付属品（50KB）
※LA内蔵形用セット品はLA内蔵形のみの付属品です。屋外用樹脂箱入りには付属していません。
