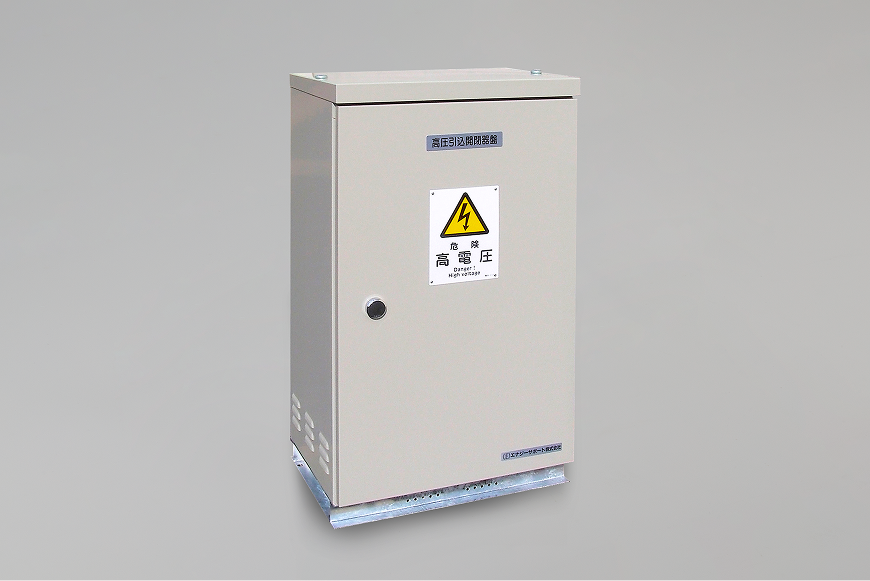

UCLD（地中線用自立形高圧開閉器）
VT・LA内蔵形
製品の主な特徴
- 業界最小。コンパクト。
- 景観を損なわない超コンパクト設計。（当社比：容積65％ 質量85％）
- 環境に優しい省資源設計。
- 電柱の建てられない場所や地中化区域の設置に最適。
- ZnO（酸化亜鉛）素子付き高圧避雷器内蔵。
- 制御電源（AC100V）用変圧器を内蔵。

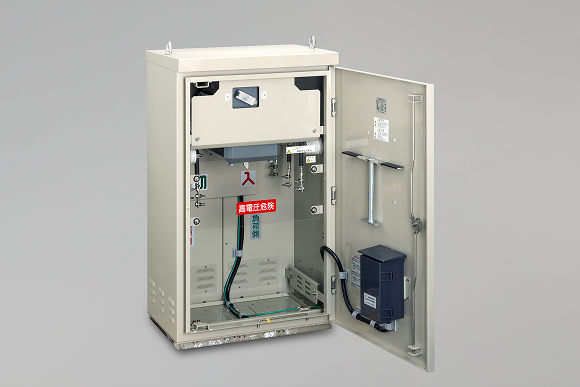

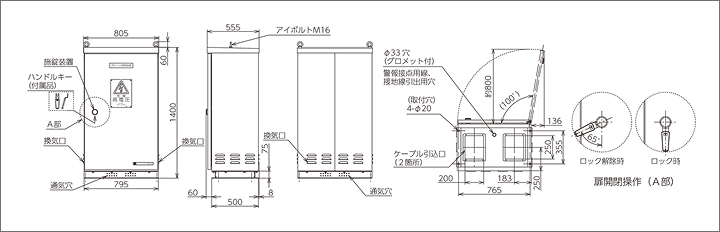

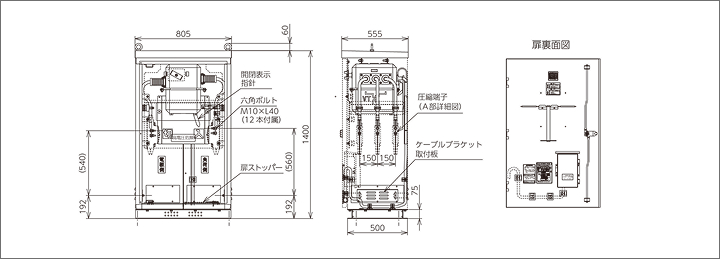

外形図
定格および仕様
| 形式 | 軟鋼 | UCLD-AP207Se-D | UCLD-AP307Se-D | UCLD-AP407Se-D |
|---|---|---|---|---|
| ステンレス | UCLD-AP217Se-D | UCLD-AP317Se-D | UCLD-AP417Se-D | |
| 定格電圧［kV］ | 7.2 | |||
| 定格周波数［Hz］ | 50 ／ 60 | |||
| 定格電流［A］ | 200 | 300 | 400 | |
| 定格短時間耐電流［kA］ | 8 | 12.5 | ||
| 定格短絡投入電流［kA］ | C20 | C31.5 | ||
| 定格負荷電流開閉容量［A］ | 200 | 300 | 400 | |
| 定格励磁電流開閉容量［A］ | 10 | 15 | 20 | |
| 定格充電電流開閉容量［A］ | 10 | |||
| 定格コンデンサ電流開閉容量［A］ | 30 | |||
| 定格過負荷遮断電流容量［A］ | C800 | |||
| 定格地絡遮断電流容量［A］ | 30 | |||
| ロック電流値［A］ | 600 ± 180 | |||
| 定格耐電圧［kV］ | 60 | |||
| 適用系統短絡容量［MVA］ | 100 | 160 | ||
| 総重量［kg］ | 189 | 190 | 191 | |
| 準拠規格 |
JIS C 4607「引外し形高圧交流負荷開閉器」 JIS C 4609「高圧受電用地絡方向継電装置」 |
|||
キャビネット仕様
| 材質 | 軟鋼（t ＝ 2.3） | ステンレス鋼（t ＝2） |
|---|---|---|
| 塗装色 | マンセル 5Y7 ／1（ライトベージュ） | |
| 施錠装置 | 防水ロックハンドル （タキゲン製：A-172-1-L） |
防水ロックハンドル （タキゲン製：A-1316-2） |
| ハンドルキー （タキゲン製：A-172-H） |
ハンドルキー （タキゲン製：A-316-2-H） |
|
| 保護等級 | IP23 | |
VT・LA 仕様
| VT | 種類 | モールド型単相 |
|---|---|---|
| 定格電圧［V］ | 6600 ／ 105 | |
| 定格負担［VA］ | 25 | |
| 取付場所 | 負荷側 | |
| LA | 種類 | ZnO形避雷器 |
| 定格電圧［kV］ | 8.4 | |
| 公称放電電流［kA］ | 2.5 | |
| 取付数 | 3個（負荷側） |
付属品一覧
| 付属品 | 化粧ボルト 2個 |
|---|---|
| 締付工具 1個 | |
| 歪調整座金 （厚板・薄板）各5枚 | |
| 端子カバー 6個 | |
| 補修用塗料缶 1個 | |
| ハンドルキー 2個 |
