ジルコニア式酸素分析計（O2計）
LP-30
製品の主な特徴
- 炉に直接挿入して測定可能なため、サンプリング用の配管や前処理装置が不要
- 破砕機やゴミ処理場などの過酷環境でも測定可能な高耐久仕様
- 自動校正機能を備えており、メンテナンスが容易
用途
- 中小型一般ボイラの燃焼管理、破砕機内の酸素濃度監視
仕様
| 形式 | LP-30HD101（LP-30H型プローブ発信器＋DGO-101型受信器） | |
|---|---|---|
| 測定原理 | ジルコニア濃淡電池方式 | |
| サンプリング方式 | 直接挿入方式 | |
| 測定レンジ | 0～10、25％ | |
| 精度 | 繰返し性 | ±0.5％FS |
| 直線性 | ±2％FS | |
| 応答時間 | 10秒以内（校正ガス切替時の90％応答） | |
| アナログ出力 | DC 4～20mA 絶縁出力、負荷抵抗600Ω以下 | |
| 校正 | ゼロ／スパン 2点校正（標準ガスは現場にてご準備願います） | |
| 接点入力 |
無電圧接点を入力 接点数：5入力 選択内容：校正開始/パージ開始/レンジ切替/MFT入力/タイマリセット |
|
| 接点出力 |
無電圧リレー接点出力（AC 250V 1A 抵抗負荷、 DC 30V 1A 抵抗負荷） 接点数：5出力 選択内容：分析計異常 / Hレンジ / 濃度上限警報 / 濃度下限警報 / 保守中 / Air校正 / Span校正 / Zero校正 / パージ / 濃度上下限警報 |
|
| その他の機能 | 一次遅れ演算 / 出力ホールド/濃度上下限警報/異常自己診断 | |
| ユーティリティ | AC 100V±10％ 50/60Hz 300VA | |
| プローブ挿入長 | 0.5/1.0/1.5m | |
| エア切換ユニット | DGO-101型受信器との組合せで自動校正が可能 （基準エア供給用流量計、電磁弁をユニット内に配置） |
|
ダウンロード
製品カタログ
取扱説明書
-
LP-30H型プローブ発信器
LP-30H KS-16300* (JPN)（1,523KB）
LP-30H KS-16300* (ENG)（1,594KB）
-

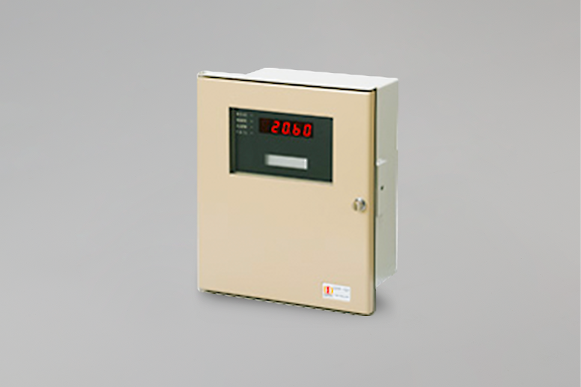

DGO-101型受信器
