ジルコニア式酸素分析計（O2計）

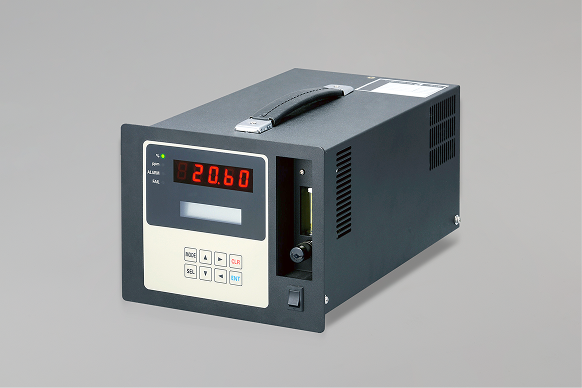

SH-IVD
製品の主な特徴
- ワイドレンジ対応（0～10ppm ～ 0～100％、16レンジのうち2レンジ選択）
- ポータブルタイプ、プロセス(装置組み込み)タイプの2パターン
用途
- 空気分離プラント
- 鉄鋼・金属等の熱処理（無酸化炉）
- フェライト焼却炉
- 特殊金属溶接雰囲気ガス（溶接工程）
- 酸素富化装置
- 半導体プロセス雰囲気ガス
- ガス置換監視
- シール用不活性ガス
- ガス純度管理（N2，He，Ar，…）
仕様
| 形式 | SH-IVD | |
|---|---|---|
| 測定原理 | ジルコニア濃淡電池方式 | |
| 外形寸法 | 202（W）×165（H）×342（D） | |
| パネルカット | 190（W）×150（H） | |
| レンジ |
16レンジのうち2レンジ選択（0～1、2、5、10、25、50、100％O2） （0～10、20、50、100、200、500、1000、2000、5000ppm） |
|
| アナログ出力 |
第1出力：DC 4～20mA 非絶縁出力、負荷抵抗600Ω以下 第2出力：DC 0～10mV / 0～1V いずれか選択 （非絶縁出力） |
|
| サンプルガス流量 | 0.5L/min | |
| サンプルガス圧力 |
3～100kPa(G)（サンプルガス流量 0.5L/min時） 3kPa(G)以下の場合：分析計上流でのポンプ吸引が必要です。 100kPa(G)以上の場合：分析計上流での減圧弁が必要です。 |
|
| サンプルガス条件 | 可燃性ガス、腐食性ガスが含まれないこと、周囲温度にて結露しないこと。 | |
| 繰返し性 | ±1％FS（ppmレンジ）、±0.5％FS（％レンジ） | |
| 応答時間 | 10秒以内（ppmレンジ）、5秒以内（％レンジ）（90％応答） | |
| 接点入力 |
無電圧接点を入力 接点数：2入力 レンジ1切替 / レンジ2切替 |
|
| 接点出力 |
無電圧リレー接点出力（DC 30V 2A 抵抗負荷） 接点数：5出力 分析計異常 / レンジ1使用中 / レンジ2使用中 / 濃度上限警報 / 濃度下限警報 |
|
| 周囲温度 | -5～40°C | |
| 電源 | AC 100V±10％ 50/60Hz 200VA | |
| 重量 | 約6kg | |
