ジルコニア式酸素分析計（O2計）
TF-10
製品の主な特徴
- 炉に直接挿入して測定可能なため、サンプリング用の配管や前処理装置が不要
- 標準ガス、基準エアが不要（エア点のみで校正可能）
- 小型・軽量で自動校正機能を備えており、メンテナンスが容易
用途
下記の燃焼または雰囲気監視、制御
- ボイラ燃焼排ガス
-
- 中小型一般ボイラ、黒液回収ボイラなど
- 焼却炉燃焼排ガス
-
- ごみ、汚泥などの焼却炉冷却塔出口（炉出口高温部には専用のTF-III型、TF-IV型があります）
仕様

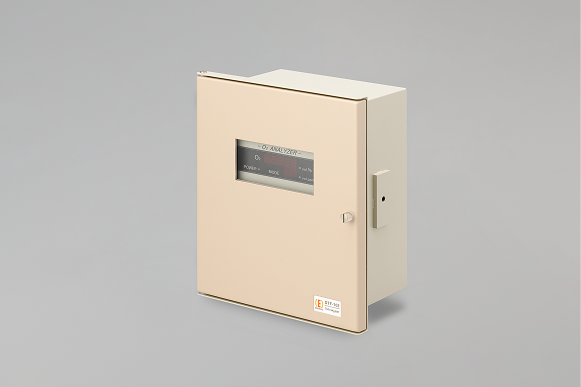

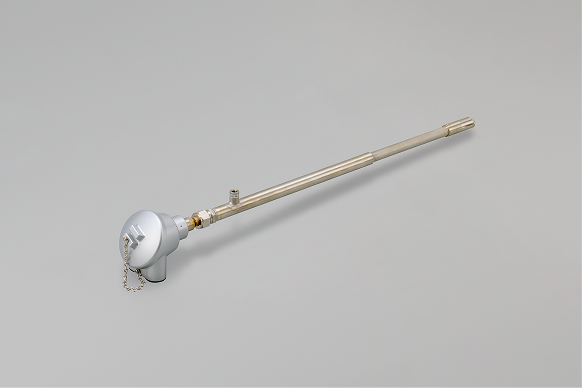

| 形式 | TF-10D102（TF-10型プローブ発信器 + DTF-102型受信器） | |
|---|---|---|
| 測定原理 | ジルコニア限界電流方式 | |
| サンプリング方式 | 直接挿入方式 | |
| 測定レンジ | 0～5 / 0～10 / 0～25％（0～5％の場合、システムデータ変更要） | |
| 精度 | 繰返し性 | ±0.5％FS |
| 直線性 | ±2％FS（0～5 / ～10％レンジ）、±1％FS（0～25％レンジ） | |
| 応答時間 | 5秒以内（プローブ1.0m以下）、7秒以内（プローブ1.5m）（校正ガス切替時の90％応答） | |
| アナログ出力 | DC 4～20mA 絶縁出力、負荷抵抗550Ω以下 | |
| 校正 | エア点校正（標準ガス不要） | |
| 接点入力 |
無電圧接点を入力 接点数：3入力 選択内容：校正開始/パージ開始/レンジ切替/出力ホールド/スリープモード |
|
| 接点出力 |
無電圧リレー接点出力（AC 250V 1A 抵抗負荷、 DC 30V 1A 抵抗負荷） 接点数：4出力 選択内容：分析計異常 / Hレンジ / 濃度上限警報 / 濃度下限警報 / Ready（正常測定中）/ 保守中 / Air校正 / Span校正 / Zero校正 / パージ / Air校正 or パージ / 濃度上下限警報 / 分析計異常 or 濃度上下限警報 |
|
| その他の機能 | 手動校正 /リモート校正/自動校正/ 一次遅れ演算 /移動平均演算/ 出力ホールド / 濃度上下限警報 / 異常自己診断 /模擬出力/アナログ出力調整 | |
| 電源 | AC 100～240V 50/60Hz 50VA | |
| 発信器取合い | 取付フランジ JIS 5K 50A ～ JIS 10K 125A（その他はご相談ください） | |
| プローブ挿入長 | 0.5 / 1.0 / 1.5m | |
| 校正ユニット |
DTF-102型受信器との組み合わせで自動校正が可能 （エアポンプ、電磁弁、流量計をユニット盤内に配置） |
|
