ジルコニア式酸素分析計（O2計）
TF-30
製品の主な特徴
- センサ、受信器をご希望の場所に設置可能
- 軽量かつ小型で、各種装置への組み込みが容易
- 標準ガス、基準エアが不要（エア点のみで校正可能）
- 低濃度測定に対応（最小：0～1000ppmレンジ）
用途
- リフロー炉
- フェライト焼成炉
- その他雰囲気管理・燃焼管理用途
仕様

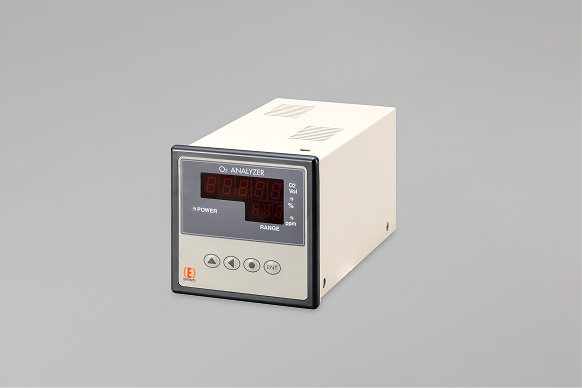

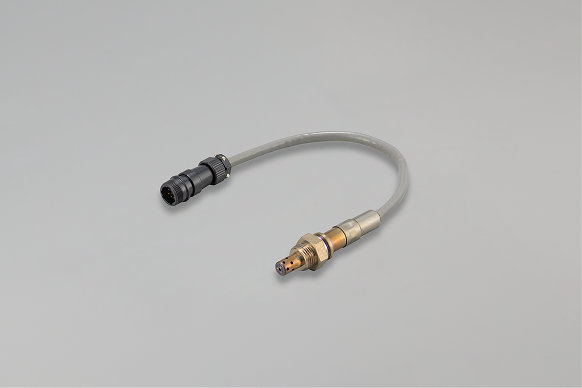

| 形式 | TF-30D201（TF-30型センサ＋DTF-201型受信器） | |
|---|---|---|
| 測定原理 | ジルコニア限界電流方式 | |
| 測定レンジ |
Min.0～1000ppm ～ MAX.0～25％ ゼロ点固定で任意の4レンジ選択可能 ※出力レンジ設定は 0～10ppm ～ 0～100％まで設定可能 |
|
| 校正 |
エア点＋MAX.3点校正 エア1点校正 DATA入力による校正（センサ交換時） |
|
| アナログ出力 |
DC 4～20mA 非絶縁出力、負荷抵抗600Ω以下 DC 0～1V / DC 0～5V/ DC 0～10V 1点選択（非絶縁出力） |
|
| サンプルガス・ 校正ガス流量 | 0.5L/min. | |
| 精度 | 繰返し性 | ±1％FS |
| 直線性 | ±2％FS | |
| 応答時間 | 60秒以下（0～1000ppm未満）、30秒以下（0～1000ppm以上）（校正ガス切替による90％応答） | |
| ドリフト | ±2％FS/週 以下 | |
| 電源 |
AC仕様：AC 100～240V±10％ 50/60Hz 50VA DC仕様：DC 24V±10％ 50W |
|
| 接点入力 | レンジ切替（無電圧接点） | |
| 接点出力 |
オープンコレクタ出力 DC 25V max.50mA 接点数：4出力 選択内容：分析計異常/レンジエコーバック1/レンジエコーバック2/レンジエコーバック3/READY/濃度上限警報/濃度下限警報 |
|
| レンジ切替 | ローカルレンジ切替 / リモートレンジ切替 / オートレンジ切替 | |
| 出力ホールド機能 |
出力ホールド値設定：ホールド無し※ / 任意の値 / 異常発生5秒前の値 ※暖機中、分析計異常発生中はホールド |
|
| 濃度上下限警報 |
上限警報：0.0～9990.0ppm or 0.0～100.0％ 設定可能 下限警報：0.0～9990.0ppm or 0.0～100.0％ 設定可能 |
|
| RS232C通信機能 |
測定状態、エラーコード、測定レンジ、測定値を送信 通信ケーブル仕様：D-SUB9ピン、ストレートケーブル |
|
