架空線用高圧開閉器(全閉形・開放形)

CSS形

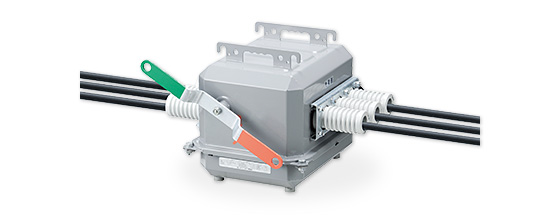

架空線用高圧開閉器(全閉形・開放形) CSS形

  • カタログダウンロード
  • 図面PDFダウンロード
  • 図面DXFダウンロード

特 長

開閉器本体ステンレス標準仕様。区分開閉器に最適。

外形図

外形図

※上図はCSS-216

定格および仕様準拠規格 JIS C 4605「高圧交流負荷開閉器」

形 式 CSS-216 CSS-316 CSS-416
操作方法 手動操作
定格電圧 [kV] 7.2
定格電流 [A] 200 300 400
定格周波数 [Hz] 50 / 60
定格短時間電流 [kA] 8 12.5
定格短絡投入電流 [kA] C級20 C級31.5
適用系統短絡容量 [MVA] 100以下 160以下
開閉
容量
負荷電流 [A] 200 300 400
励磁電流 [A] 10 15 20
充電電流 [A] 10
コンデンサ電流 [A] 30
開閉
寿命
電気的 [回] 200
機械的 [回] 1,000
定格耐電圧 [kV] 60
汚損特性 耐重塩じん用 (0.35mg/cm2
主回路口出線 [mm2 EPR絶縁電線 0.4m付
80 100 125
総質量
[kg] 28 29 30
