高圧ヒューズ(PFG形等)

FL

高圧ヒューズ(PFG形等) FL

  • カタログダウンロード
  • 図面PDFダウンロード

特 長

変圧器の過負荷保護・短絡保護に最適。高圧カットアウト用ヒューズ。

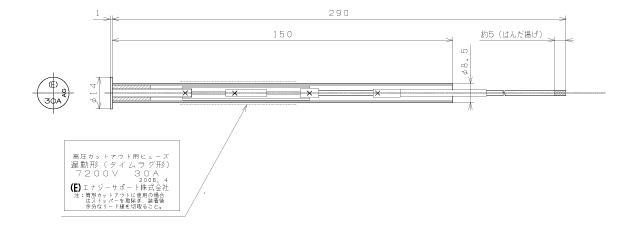

外形図

外形図

定格および仕様

形 式 FL
定格電圧 [kV] 7.2
定格電流 [A] 1 2 3 5 7 10 15 20 30
種 別 遅動形(タイムラグ形)
適用カットアウト 箱形高圧カットアウト、円筒形高圧カットアウト
