高圧ヒューズ(PFG形等)

PFG-1C

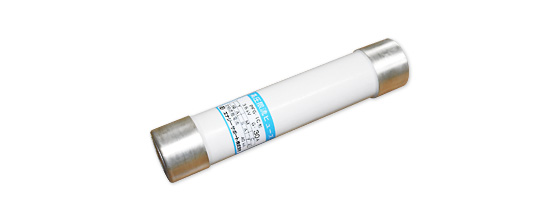

高圧ヒューズ(PFG形等) PFG-1C

  • カタログダウンロード

特 長

3.6kV回路用広域形限流ヒューズ。LBS・ヒューズホルダ(V形・断路形)に取付可能。

外形図

外形図

定格および仕様

形 式 PFG-1C
定格電圧 [kV] 3.6
定格遮断電流 [kA] 40
定格最小遮断電流 定格電流(G)の約2倍遮断可能※1
定格電流[A] G 30 50 100 200
T 10 20 50 150
M 5 10 25 60
C 7 15 30 80
寸法[mm] A 203 260 310
B 30 30 30
C 41 50 60
重 量 [kg] 0.5 0.9 1.6

※1.最小遮断電流に対する動作時間は約100秒以上です。
