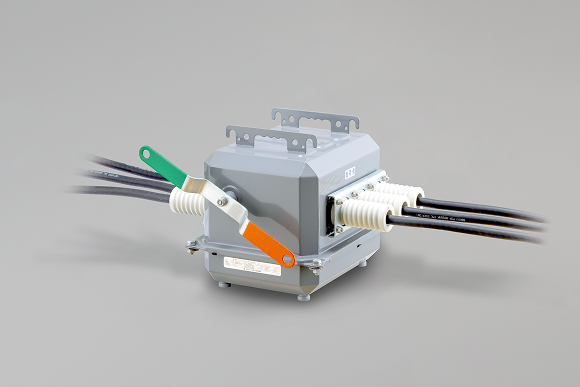

SOG（架空線用高圧気中開閉器）

避雷器(LA)内蔵形

製品の主な特徴

開閉器本体はステンレス製（SUS304）を標準仕様。全機種耐重塩じん仕様。
ZnO（酸化亜鉛）素子付き高圧避雷器内蔵。
外付け避雷器の工事不要。
開閉器本体のケースアース（A種）と避雷器のアース（A種）の共用接地可能。

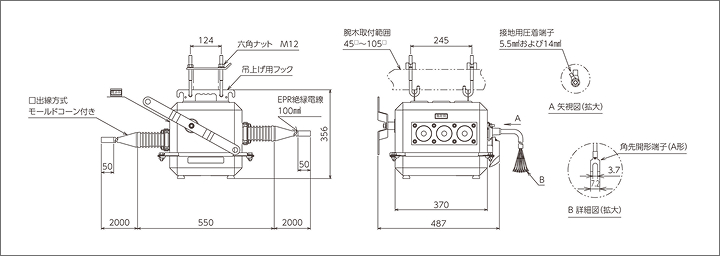

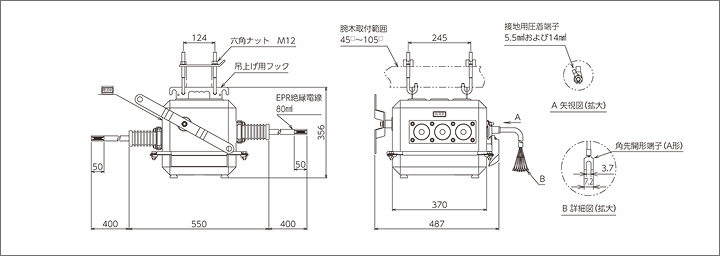

外形図

仕様

準拠規格 JIS C 4607『引外し形高圧交流負荷開閉器』

形式	一般地区仕様	無方向性	CLS-A215Se-D				CLS-A315Se-D	CLS-A415Se-D
	一般地区仕様	方向性	CLD-A217Se-D				CLD-A317Se-D	CLD-A417Se-D
	モールドコーン仕様	無方向性	CLS-A215Se-C				CLS-A315Se-C	CLS-A415Se-C
	モールドコーン仕様	方向性	CLD-A217Se-C				CLD-A317Se-C	CLD-A417Se-C
定格電圧［kV］			7.2
定格周波数［Hz］			50 ／ 60
定格電流［A］			200				300	400
定格開閉容量	負荷電流［A］		200				300	400
	励磁電流［A］		10				15	20
	充電電流［A］		10
	コンデンサ電流［A］		30
連続無電圧開閉性能［回］			1000
定格短時間耐電流（実効値）［kA］			一般	8	モールドコーン	12.5	12.5
適用系統短絡容量［MVA］				100 以下		160 以下	160以下
定格短絡投入電流（波高値）［kA］				C級 20		C級 31.5	C級 31.5
定格過負荷遮断電流［A］			C級 800
ロック電流値［A］			600 ± 180
定格耐電圧［kV］			60
汚損特性			耐重塩じん用［0.35mg/cm²］
主回路口出線（EPR高圧絶縁電線）		一般地区仕様	80mm² × 0.4m				100mm² × 0.4m	125mm² × 0.4m
主回路口出線（EPR高圧絶縁電線）		モールドコーン仕様	100mm² × 2.0m				100mm² × 2.0m	125mm² × 2.0m
制御口出線（VCTケーブル）		無方向性	外径φ 13.2mm　0.75mm²　7心　10m （内　Z₁、Z₂　2心シールド付）
制御口出線（VCTケーブル）		方向性	外径φ 16.1mm　0.75mm²　9心　10m （内　Z₁、Z₂、Y₁　3心シールド付）
避雷器（LA）			8.4kV　2500A
総質量［kg］	一般地区仕様	無方向性	35				36	37
	一般地区仕様	方向性	37				38	39
	モールドコーン仕様	無方向性	55				55	58
	モールドコーン仕様	方向性	57				57	60
